Trong thời đại công nghiệp 4.0, tự động hóa đóng vai trò then chốt trong việc nâng cao năng suất, tối ưu chi phí và đảm bảo chất lượng sản phẩm. Một trong những thiết bị không thể thiếu trong các hệ thống điều khiển hiện đại chính là bộ điều khiển PID. Vậy PID là gì, hoạt động theo nguyên lý nào, cấu tạo ra sao và ứng dụng cụ thể trong công nghiệp như thế nào? Bài viết này sẽ giúp bạn giải đáp chi tiết.
PID Là Gì?
PID là viết tắt của ba từ tiếng Anh: Proportional (Tỷ lệ) – Integral (Tích phân) – Derivative (Vi phân). Đây là một thuật toán điều khiển phản hồi vòng kín, được sử dụng để điều khiển một đại lượng vật lý (như nhiệt độ, áp suất, lưu lượng, mức nước…) sao cho đạt được giá trị mong muốn (Set Point – SP).
PID controller là gì? Đó là thiết bị nhận tín hiệu từ cảm biến (PV – Process Variable), so sánh với giá trị cài đặt (SP) và đưa ra tín hiệu điều khiển (MV – Manipulated Variable) để hệ thống hoạt động ổn định và chính xác.
Cấu Tạo PID

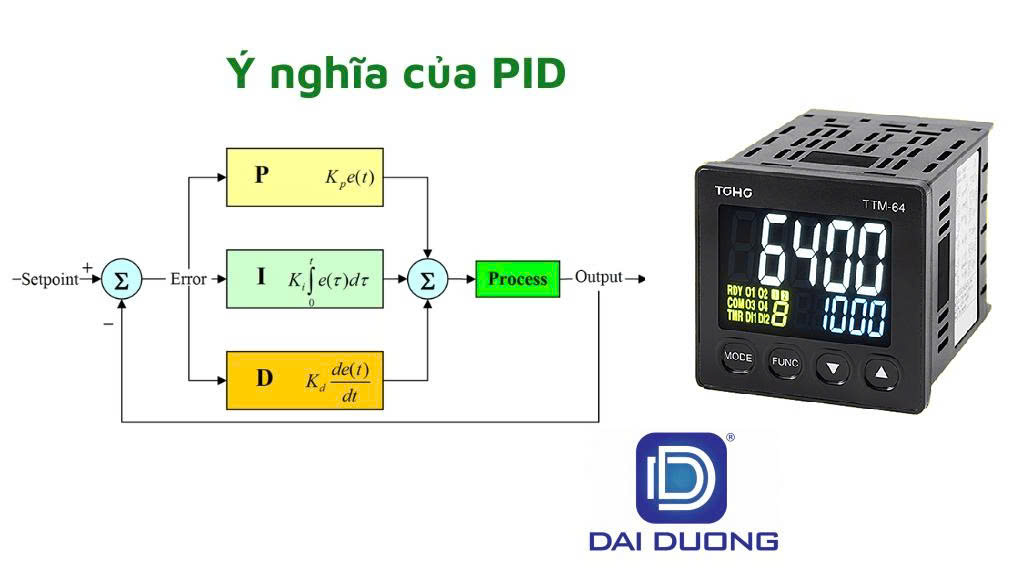

Bộ điều khiển PID bao gồm ba thành phần chính:
P – Proportional (Điều khiển tỉ lệ)
Tác động điều khiển tỷ lệ với sai số (SP – PV). Phần này giúp phản hồi nhanh khi có sự chênh lệch lớn.
I – Integral (Điều khiển tích phân)
Cộng dồn sai số theo thời gian. Giúp loại bỏ sai lệch lâu dài, đưa hệ thống đạt chính xác tới điểm đặt.
D – Derivative (Điều khiển vi phân)
Dự đoán xu hướng thay đổi sai số và làm giảm hiện tượng dao động. Giúp hệ thống ổn định hơn trong các thay đổi nhanh.
Ba thành phần trên có thể điều chỉnh linh hoạt tùy theo yêu cầu, tạo nên các dạng điều khiển khác nhau như P, PI, PD, hay PID. Việc so sánh P PI PD PID giúp kỹ sư chọn cấu hình phù hợp với từng ứng dụng cụ thể.
Nguyên Lý Hoạt Động Của PID
Bộ điều khiển PID hoạt động theo nguyên tắc so sánh liên tục giữa giá trị thực tế (PV) và giá trị đặt trước (SP), tính sai số và đưa ra tín hiệu điều khiển phù hợp:
-
Nếu sai số lớn → P tác động mạnh
-
Nếu sai số kéo dài → I tích lũy và tăng điều chỉnh
-
Nếu sai số thay đổi đột ngột → D phản ứng kịp thời để ổn định
Nhờ nguyên lý này, nguyên lý hoạt động của PID giúp đảm bảo hệ thống vận hành chính xác, nhanh chóng và bền vững.
Ứng Dụng Bộ Điều Khiển PID Trong Tự Động Hóa
Ứng dụng bộ điều khiển PID rất rộng rãi, gần như xuất hiện trong mọi lĩnh vực công nghiệp có yêu cầu điều khiển ổn định:
1. Điều khiển nhiệt độ
-
Bộ điều khiển nhiệt độ PID thường được dùng trong lò nung, máy ép nhựa, hệ thống HVAC.
-
Tác dụng: giữ nhiệt độ ổn định dù có sự thay đổi tải hoặc môi trường.
2. Điều khiển mức nước và áp suất
-
Kết hợp cảm biến và PID control, giúp duy trì mức chất lỏng, áp suất trong bồn, đường ống, hệ thống xử lý nước…
3. Hệ thống biến tần và motor
-
Trong các hệ thống PLC PID control, thuật toán PID được dùng để kiểm soát tốc độ motor, lực kéo hoặc mô-men xoắn.
4. Ngành thực phẩm, dược phẩm, điện tử
-
Điều khiển môi trường chính xác trong quy trình sản xuất tinh vi như lò vi sinh, buồng sạch, băng tải nhiệt.
Ưu Nhược Điểm Của Bộ PID
⚡ Ưu điểm:
-
Điều khiển chính xác, phản hồi nhanh
-
Giảm thiểu sai số lâu dài
-
Chống vọt lố và dao động
-
Phù hợp với nhiều loại hệ thống tự động hóa
⚠️ Nhược điểm:
-
Cần PID tuning đúng cách để đạt hiệu quả
-
Có thể gây dao động nếu cấu hình sai
-
Không thích hợp với các hệ thống có trễ lớn hoặc phi tuyến tính mạnh
PID Tuning – Hiệu Chỉnh PID Là Gì?
PID tuning là quá trình hiệu chỉnh ba thông số P, I, D để đạt được hiệu quả điều khiển tốt nhất cho từng hệ thống cụ thể.
Một số phương pháp tuning phổ biến:
-
Ziegler-Nichols
-
Cohen-Coon
-
Thử nghiệm thực tế (Trial & Error)
Việc tuning đúng cách giúp bộ điều khiển PID phản hồi chính xác và ổn định, giảm dao động và tiết kiệm năng lượng cho hệ thống.
Tích Hợp Cảm Biến Và Điều Khiển PID
Trong thực tế, cảm biến và điều khiển PID luôn đi cùng nhau. Ví dụ:
-
Cảm biến nhiệt độ → truyền tín hiệu 4–20mA → PID xử lý → điều khiển relay hoặc SSR.
-
Cảm biến áp suất → PID kiểm soát motor bơm → giữ áp suất ổn định.
Đây chính là điều khiển PID trong tự động hóa – sự kết hợp giữa đo lường và phản hồi thông minh.
Kết Luận
Bộ điều khiển PID là công cụ quan trọng trong tự động hóa, giúp hệ thống vận hành chính xác, ổn định và tiết kiệm chi phí. Việc hiểu rõ PID là gì, cấu tạo PID, nguyên lý hoạt động của PID và các ứng dụng bộ điều khiển PID sẽ giúp bạn lựa chọn và khai thác hiệu quả thiết bị này trong dây chuyền sản xuất hoặc hệ thống kỹ thuật của mình.
